WDK Phoenix V (wärmebrückenfrei)

SYSTEMBESCHREIBUNG

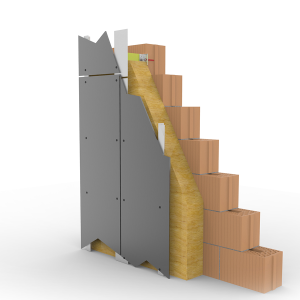

Das WDK Phoenix V System ist wärmebrückenfrei und besteht aus glasfaserverstärktem Kunststoff. Die Anwendung ist für vertikal laufende Tragprofile geeignet und für Hochhäuser zugelassen. Aus bauphysikalischer Sicht kann der Wärmebrückeneinfluss des WDK Phoenix V-Systems für die U-Wert Berechnung vernachlässigt werden. Das Schwert ist schwer brennbar und weist eine BKZ von 5.3 und eine Euroklasse B-s2,d0 auf.

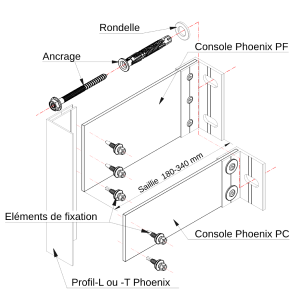

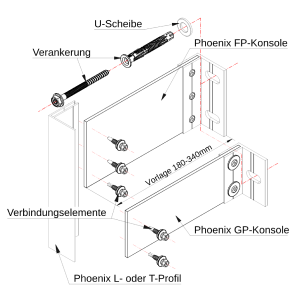

Die Befestigung der Konsole auf dem Tragwerk erfolgt mittels handelsüblichen Verankerungselementen, wie sie bei hinterlüfteten Fassaden eingesetzt werden.
Auf das Konsolenschwert werden die Tragprofile vertikal aufgesteckt und nach der Justierung mit Verbindungselementen in Edelstahl fixiert. Die Verbindung zwischen Metallwinkel und GFK-Schwert erfolgt mit Verbindungsmitteln in Edelstahl (Nieten, Schrauben).
